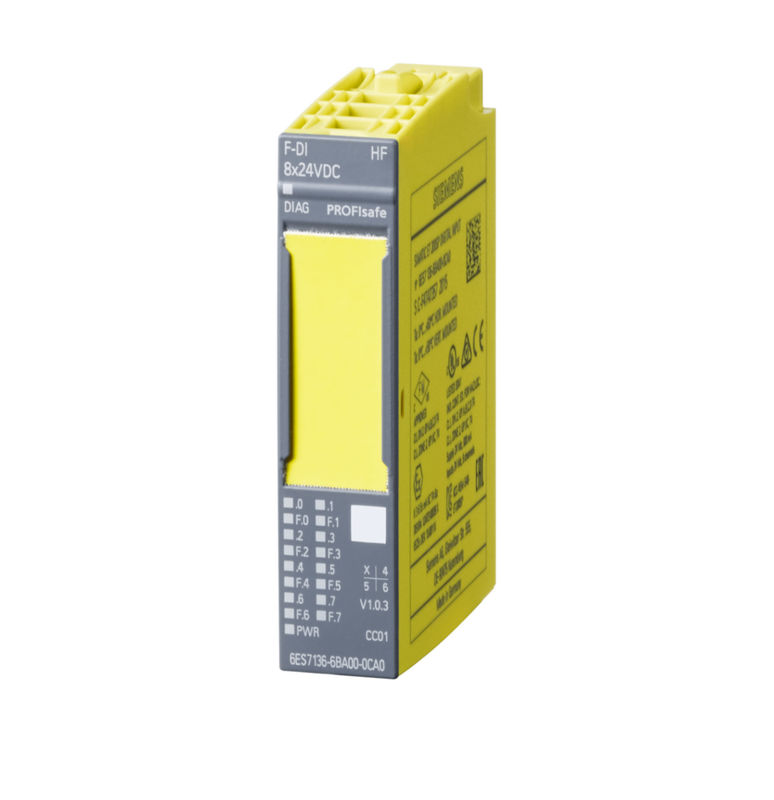

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Электронный модуль 100% оригинальный

Используемые базовые единицы

Для однопроводникового или многопроводникового соединения доступны BaseUnits с соответствующим количеством терминалов.

Light BaseUnit открывает новую группу нагрузки. Электроснабжение датчиков должно поступать через эту BU. Первая BU рядом с интерфейсным модулем всегда должна быть легкой BU.

Темный BaseUnit перенаправляет питание соседнего света BaseUnit слева через самосборные напряженные шины..

Все варианты, соответствующие типу BU модуля В/В, могут использоваться в качестве базовых блоков.

Цветовая идентификация терминалов

Потенциалы на терминалах BaseUnit определяются модулем В/В.потенциал терминалов может быть идентифицирован с помощью цветокодирующих ярлыков, специфичных для модуля, для предотвращения ошибок в проводке. Цветокодированный ярлык, который соответствует соответствующему модулю В/В, определяется цветовым кодом CCxx модуля В/В. Этот цветовой код также напечатан на передней части модуля.

В BaseUnits с 10 внутренне скатывающимися терминалами AUX они также могут быть идентифицированы цветовыми кодирующими ярлыками.и жёлто-зеленый.

Система-интегрированное защищенное соединение

Для соединения кабельных щитов, которое обеспечивает как экономию пространства, так и оптимизацию с точки зрения ЭМК, доступно соединение щита, которое быстро и легко устанавливается.Это состоит из одного элемента подключения щита, который может быть подключен к BaseUnit и один терминал щита для каждого модуляПодключение с низким сопротивлением к функциональной земле (DIN рельс) достигается без каких-либо дополнительных проводки пользователем.
